Купить асбестоцементные трубы по тел. 8-495-991-08-51, 8-985-991-08-51 |
Достоинства:
- в 3 раза легче металлических труб
- не ржавеют, не горят, не замерзают
- не склонны к «зарастанию»
- более стойки к агрессивным средам и почвам
- им не требуется защита от блуждающих токов и грунтовых вод
- не выделяют токсичных газов
- трение воды по стенкам меньше, чем у металлических труб, что увеличивает их пропускную способность и сокращает расход энергии на перекачивание жидкостей
- сокращаются затраты на строительно-монтажные работы на 50-60 % (экономичность прокладки систем отопления и горячего водоснабжения а/ц трубами с увеличением диаметра трубопровода возрастает)
- минимальная продолжительность строительства
- расходы на теплоизоляцию сводятся до минимуиа (является теплоизолятором; теплопроводность асбеста в 60 раз меньше теплопроводности стали)
- не электропроводны
- пожаробезопастны
- экологичны
- воздействие воды (горячей или холодной) придает им дополнительную прочность
- большой срок службы: 30-35 лет
Применение:
- для прокладки напорных сетей питьевой и технической воды
- для прокладки напорных мелиоративных и оросительных систем
- для напорной вентиляции
- для напорной канализации
- в качестве обсадных труб скважин, колодцев
- при изготовлении газоходов, дымоходов, водостоков
- в нефтепроводах
- для изготовления гаражных перекрытий
- для изготовления лотков-кормушек для скота
Пример условного обозначения трубы класса ВТ9, условного прохода 150 мм, длиной 3950 мм, типа 1:
ВТ9 150х3950 тип1 ГОСТ 539-80
Основные размеры напорных труб (ГОСТ 539-80)
А – условный проход, мм
D – наружный диаметр обточных концов, мм
d – внутренний диаметр, мм
L – длина трубы, мм
S – толщина стенки обточного конца, мм
M – справочная масса 1 погонного метра труб, кг
1. В зависимости от величины рабочего давления, трубы и муфты подразделяют на классы, указанные в табл.1
Таблица 1
| Условное обозначение класса | Величина рабочего давления | ||
| труб | муфт | мПа | кгс/см2 |
| ВТ6 | САМ6 | 0,6 | 6 |
| ВТ9 | САМ9 | 0,9 | 9 |
| ВТ12 | САМ12 | 1,2 | 12 |
2. В зависимости от пропускной способности (внутреннего диаметра) и длины, трубы подразделяют на типы, указанные в табл.2
Таблица 2
Размеры труб типа 1, мм
| Условный Проход, A,мм | Внутренний диаметр*, d,мм | Наружный диаметр обточенных концов, D,мм | Толщина стенки обточенного конца, s,мм | Длина трубы, L,мм | Справочная масса, M 1 пог.м труб,кг | ||||||
| ВТ6 | ВТ9 | ВТ12 | ВТ6 | ВТ9 | ВТ12 | ВТ6 | ВТ9 | ВТ12 | |||
| 100 | 104 | 100 | 96 | 122 | 9 | 11 | 13 | 3950 | 7,8 | 9,2 | 10,4 |
| 150 | 146 | 141 | 135 | 168 | 11 | 13,5 | 16,5 | 3950 | 12,9 | 15,2 | 17,9 |
| 200 | 200 | 196 | 188 | 224 | 12 | 14 | 18 | 5000 | 24,5 | 30 | |
| 250 | 248 | 242 | 234 | 274 | 13 | 16 | 20 | 5000 | 33,8 | 40,7 | |
| 300 | 292 | 286 | 276 | 324 | 16 | 19 | 24 | 5000 | 47,7 | 57,9 | |
| 400 | 385 | 377 | 363 | 427 | 21 | 25 | 32 | 5000 | 81,1 | 100,6 | |
| 500 | 476 | 466 | 450 | 528 | 26 | 31 | 39 | 5000 | 124,7 | 151,2 | |
3. Трубы являются водонепроницаемыми
Величины гидравлического давления на водонепроницаемость (Рв) должны быть:
ВТ6 и САМ6 - 1,2 МПа (12 кгс/см2)
ВТ9 и САМ9 - 1,8 МПа (18 кгс/см2)
ВТ12 и САМ12 - 2,4 МПа (24 кгс/см2)
4. Полномерные трубы при испытании на разрыв внутренним гидравлическим давлением (Рр) выдерживают давление, составляющее 75% от указанного в таблице 4
Таблица 4
| Условный проход | Гидравлическое давление, мПа (кгс/см2) | Минимальная нагрузка на раздавливание, Н (кгс) | Минимальная нагрузка при испытании на изгиб, Н (кгс) | ||||||
| ВТ6 | ВТ9 | ВТ12 | ВТ6 | ВТ9 | ВТ12 | ВТ6 | ВТ9 | ВТ12 | |
| 100 | 2,4(24) | 3,6(36) | 4,8(48) | 8000(800) | 11000(1100) | 13000(1300) | 4000(400) | 4500(450) | 5500(550) |
| 150 | 2,1(21) | 3,1(31) | 4,2(42) | 8000(800) | 11000(1100) | 15000(1500) | 9200(920) | 11000(1100) | 12000(1200) |
| 200 | 2,1(21) | 3,1(31) | 4,2(42) | 8000(800) | 12000(1200) | 17000(1700) | |||
Для соединения труб применяются асбестоцементные муфты типа САМ
Пример условного обозначения муфты, предназначаемой для присоединения труб класса ВТ9, условного прохода 150 мм:
САМ9 150 ГОСТ 539-80
Муфта для асбестоцементных труб.
Размеры асбестоцементных муфтТаблица 5
| Условный проход | Внутренний диаметр, D1 | Наружный диаметр* | Толщина стенки муфты s, не менее | Диаметр канавок ,D | Длина муфты, L | Справочная масса муфт, кг | ||||||
| САМ6 | САМ9 | САМ12 | САМ6 | САМ9 | САМ12 | САМ6 | САМ9 | САМ12 | ||||
| 100 | 127 | 171 | 175 | 179 | 22 | 24 | 26 | 150 | 140 | 3,5 | 3,8 | 4,5 |
| 150 | 173 | 219 | 225 | 231 | 23 | 26 | 29 | 196 | 140 | 4,6 | 5,2 | 5,6 |
| 200 | 229 | 277 | 287 | 297 | 24 | 29 | 34 | 252 | 150 | 6,9 | 8,2 | 9 |
| 250 | 279 | 329 | 341 | 353 | 25 | 31 | 37 | 302 | 150 | 8,7 | 10,6 | 11,5 |
| 300 | 329 | 383 | 397 | 411 | 27 | 34 | 41 | 352 | 150 | 11,1 | 13,8 | 15,5 |
| 400 | 433 | 501 | 517 | 533 | 34 | 42 | 50 | 456 | 160 | 20,1 | 21,8 | 25 |
| 500 | 534 | 610 | 626 | 642 | 38 | 46 | 54 | 557 | 160 | 27,7 | 32,8 | 34 |
Для уплотнения муфтовых соединений применяются резиновые кольца по ГОСТ 5228.
Кольца после пребывания при температуре ниже 5Сo перед монтажом муфтового соединения должны быть выдержаны при температуре (23+5) Сo не менее 24 ч. Допускается монтировать кольца при температуре от минус 20 до плюс 50 Сo без непосредственного воздействия солнечного облучения не более 7 ч. Монтаж колец должен производиться без перекосов, скручивания и механических повреждений.
Трубы поставляются вместе с муфтами и резиновыми кольцами, при этом число муфт должно быть равно числу труб, а число резиновых колец вдвое превышать число муфт.
Продажа асбестоцементных труб.
Условия отгрузки асбестоцементных труб напорных.Безнапорные трубы асбестоцементные могут быть отгружены со склада компании и доставлены по Вашему желанию:
- железнодорожным транспортом
- автомобильным транспортом компании
- автотранспортом грузополучателя (самовывозом)
| Размер трубы (диаметр/длина) | Масса трубы, кг. | Кол-во труб в пачке, шт. | Кол-во труб в вагоне, шт. |
| ВТ-6 100 мм * 3,95 м | 30,81 | 40 | 800 |
| ВТ-6 150 мм * 3,95 м | 50,96 | 20 | 460 |
| ВТ-6 200 мм * 5 м | 110,5 | 220 | |
| ВТ-6 250 мм * 5 м | 150 | 144 | |
| ВТ-6 300 мм * 5 м | 201 | 96 | |
| ВТ-6 400 мм * 5 м | 344 | 58 | |
| ВТ-6 500 мм * 5 м | 536 | 36 |
Трубы асбестоцементные напорные отгружаются в комплекте с самоуплотняющими муфтами типа САМ (ГОСТ 539-80) и с резиновыми кольцами (ГОСТ 5228-89).
Асбестоцементные трубы диаметром 100 мм и 150 мм формируются в пачки (пакетируются), с двух сторон скрепляются механическими стоп лентами.
Примечание: Стропы являются средством пакетирования. Строповка и перемещение пакетов с захватом непосредственно за строп не допускается.
Асбестоцементные трубы диаметром от 200 мм до 500 мм отгружаются в не пакетируемом виде.
Погрузка в железнодорожный транспорт осуществляется в соответствии со схемами, утвержденными МПС по каждому виду продукции.

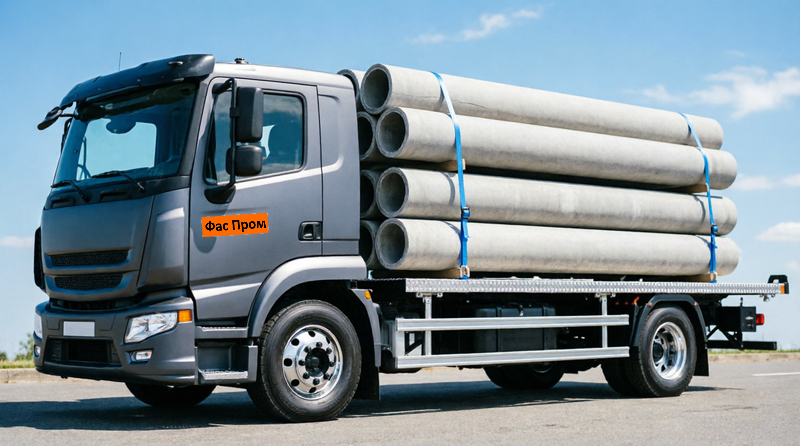

Отгрузка напорных асбестоцементных труб производится в автомашины с бортовыми полуприцепами или с полуприцепами с высотными габаритами не выше 3,8 м.
Асбестоцементные трубы безнапорные
Трубы асбестоцементные безнапорные (ГОСТ 1839-80). МуфтыБезнапорные асбестоцементные трубы - являются продукцией самого широкого назначения.

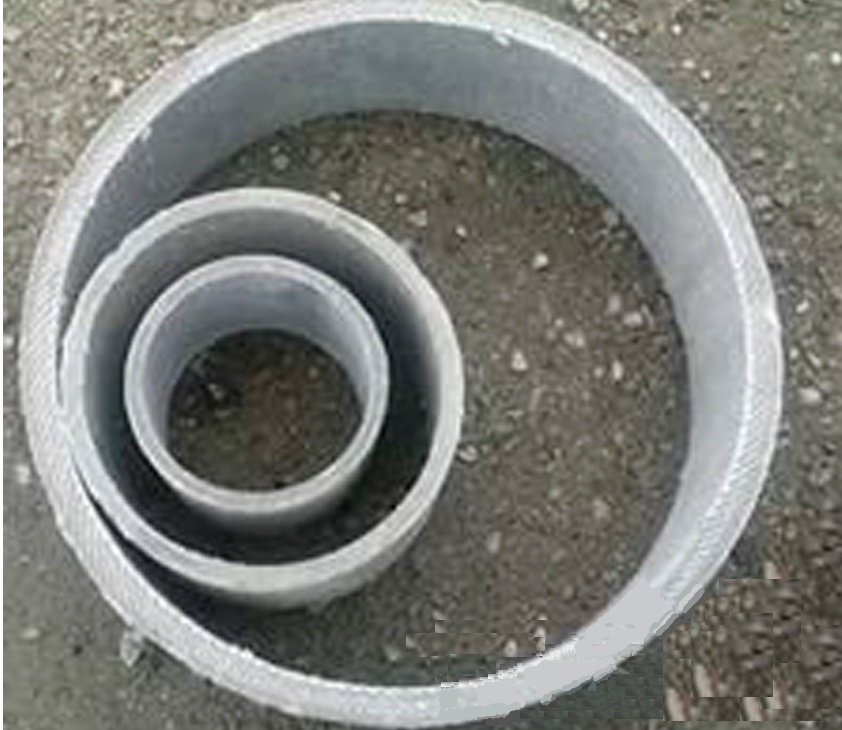

Для соединения безнапорных асбестоцементных труб можно использовать асбестоцементные муфты или полиэтиленовые муфты.
Применение:
- Безнапорные асбестоцементные трубы используются для прокладки безнапорных водопроводных сетей
- Безнапорные асбестоцементные трубы используются для устройства наружных трубопроводов безнапорной канализации
- Безнапорные асбестоцементные трубы применяются для мусоропроводов в жилых зданиях
- Безнапорные асбестоцементные трубы используются при прокладке дымоходов
- Безнапорные асбестоцементные трубы применяются при прокладке электрических кабелей
- Безнапорные асбестоцементные трубы используются при прокладке коллекторов
- Безнапорные асбестоцементные трубы применяют при прокладке кабелей связи
- Безнапорные асбестоцементные трубы используются для устройства обсадных труб скважин
- Безнапорные асбестоцементные трубы применяют для изготовления гаражных перекрытий
- Безнапорные асбестоцементные трубы используют в качестве опорных столбов для заборов
- Безнапорные асбестоцементные трубы используют при установке погреба
- Безнапорные асбестоцементные трубы используют для сооружения фундаментов под легкие постройки (одноэтажные или сборно-щитовые садовые домики)
БНТ 200 ТУ 5786-006-002881594-2002
- с условным проходом 100 мм:
БНТ 100 ГОСТ 1839-80
Безнапорные асбестоцементные трубы всех диаметров отгружаются в комплекте с полиэтиленовыми муфтами (ТУ45-76 АХП 0.447.000) и резиновыми кольцами. Трубы для мусоропровода муфтами не комплектуются.
Безнапорные асбестоцементные трубы диаметром 100 мм и 150 мм формируются в пачки (пакетируются), с двух сторон скрепляются механическими стоп лентами.
Примечание: Стропы являются средством пакетирования. Строповка и перемещение пакетов с захватом непосредственно за строп не допускается.
Безнапорные асбестоцементные трубы диаметром от 200 мм до 500 мм отгружаются в непакетируемом виде.
Погрузка в железнодорожный транспорт осуществляется в соответствии со схемами, утвержденными МПС по каждому виду продукции.
Отгрузка безнапорных асбестоцементных труб производится в автомашины с бортовыми полуприцепами или с полуприцепами с высотными габаритами не выше 3,8 м
| Техническая характеристика безнапорных асбестоцементных труб (ГОСТ 1839-80; ТУ 5786-01300281708-03; код по ОКП 578600) | ||||
| Условный проход | Диаметр | Толщина стенки, мм | Длина трубы, мм, L | |
| Наружный | Внутренний | |||
| 100 | 118 | 100 | 9 | 3950 |
| 150 | 161 | 141 | 10 | 3950 |
| 200 | 211 | 189 | 11 | 5000 |
| 300 | 307 | 279 | 14 | 5000 |
| 400 | 402 | 368 | 17 | 5000 |
| 500 | 5000 | |||
| *Внутренние диаметры труб являются справочными | ||||
